液壓系統中設計比O形圈更簡單的方型密封圈DSF
來源：廣東東晟密封件科技有限公司更新時間：2016-02-26
大家都知道截面為o型的o型密封圈，在液壓系統中最常見也就是o型密封圈了。各位可能沒有太去注意過，其實有一種密封件設計比o形圈更簡單，密封的效果更高一籌的固定用密封圈（靜密封）——方型密封圈又稱矩形密封件。

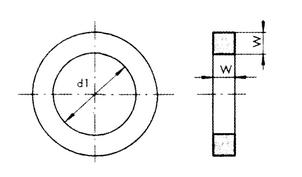

方形密封圈（矩形密封件）的結構截面切面（輪廓）圖
方型密封圈截面切面（輪廓）為方形或正方形，又稱矩形密封件。它是由尺寸精密垢彈性管材，切割而成的；也可以填充式模壓成型。其表征尺寸為內徑d1及載面尺寸w。
方形密封圈與o型密封圈的截面比較圖
方型密封圈可以獲得更為均勻的壓力分布，因而在相同的溝槽尺寸中，方型密封件與o形圈比較，其截面尺寸W可以減小，如圈所示那樣。它的壓縮率可以降低到8%-14%，而O形圈為12%-30%
方型密封圈與o型密封圈的截面尺寸的比較表
| O型密封圈d2 | 方形密封圈w |
| 1.80（1.78） | -1.68 |
| 2.65（2.62） | -2.51 |
| 3.55（3.53） | -3.4 |
| 5.30（5.33） | -5.16 |
| 6.99（7.00） | -6.73 |
| 注括號內為美國標準 | |
